Надземный пешеходный переход по пр. Победы в районе остановки Академия Правосудия

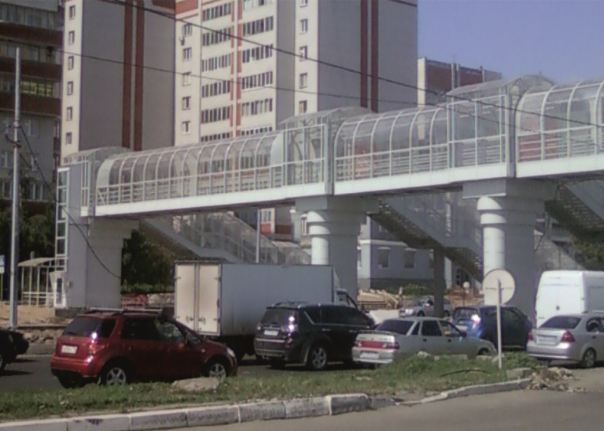

Надземный пешеходный переход расположен возле здания строительной фирмы «Тектоник» и пересекает ул. П.Победы - магистральную улицу городского значения.
Надземный пешеходный переход запроектирован с учетом архитектурно-планировочных решений микрорайона, а также природно-климатических и ландшафных особенностей. Надземный переход выполнен в современном архитектурном стиле и органично вписался в городскую застройку.
Место строительства перехода определено с учетом использования надземного пространства для безопасного передвижения людского потока через автодорогу в местах массового посещения учебных, торговых центров и мест проживания.
Конструкция остекления тоннельной части перехода и лестничных сходов выполнена из светопрозрачного материала и состоит из алюминиевых конструкций и монолитного поликарбоната. Остекление обеспечивает защиту пешеходов от атмосферных осадков в любой период года.
Для обеспечения комфортного и безопасного пребывания пешеходов в конструкции остекления предусмотрены жалюзийные решетки, а внутри перехода выполнено электроосвещение.
Переходы представляет собой металлические эстакады, по конструкции – балочно-неразрезные с постоянной высотой пролетного строения. Надземный переход имеет тоннельную часть шириной 3,0 м и длиной 59,2 м с четырьмя лестничными сходами: два промежуточных лестничных схода на трамвайные платформы, а крайние - на противоположные стороны улицы. Ширина пешеходной части лестничных сходов равна 1,8 м. Крайние лестничные сходы снабжены лифтовыми кабинами для маломобильных групп населения. В тоннельной части перехода и в лестничных сходах предусмотрены поручни и перила.
Длина пешеходного перехода – 59,2 м
Ширина пешеходной части – 3,0 м
Ширина лестничных сходов – 1,8 м
Схема пешеходного перехода - 23.85м+11.5м+23.85м
Ширина пешеходной части – 3,0 м
Ширина лестничных сходов – 1,8 м
Схема пешеходного перехода - 23.85м+11.5м+23.85м
