Транспортная развязка на пересечении пр.Победы и ул.Р.Зорге

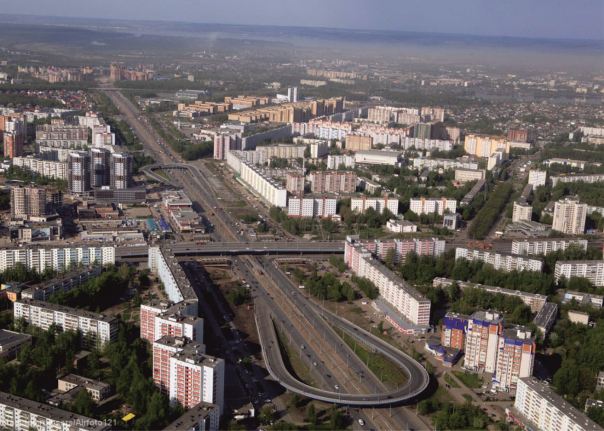

Развязка на пересечении пр. Победы и ул. Р. Зорге – одна из самых больших и значимых для города, она является единственной, по основному путепроводу которой проходит трамвайная линия. Развязка состоит из основного путепровода по ул. Р. Зорге, двух разворотных эстакад, надземного пешеходного перехода и подземного пешеходного перехода с двумя сходами для входа на станцию метро «Проспект Победы» и двумя сходами - выходами на трамвайную остановку.
Протяженность: по пр. Победы – 1,15 км
по ул. Зорге – 0,95 км
Число полос – от 8-и до 10-и
Площадь а/б покрытия 94 113 м2
Количество искусственных сооружений – 5
в том числе:
Протяженность: по пр. Победы – 1,15 км
по ул. Зорге – 0,95 км
Число полос – от 8-и до 10-и
Площадь а/б покрытия 94 113 м2
Количество искусственных сооружений – 5
в том числе:
- путепровод по ул. Зорге: длина – 342,15 м, ширина – 33,6 м
- схема – 33+3х42+57,5+2х42+33 м
- габарит – Г(9,5+9,0+9,5м)+2х1,25
- эстакада №4: длина – 281 м, ширина – 14,28 м
- схема – 2х33+42+56,5+42+2х33
- габарит – 11,5 м;
- эстакада №5: длина - 208 м, ширина – 14,28 м
- схема – 33+42+58+42+33 м, габарит – 11,5 м
- надземный пешеходный переход – 1
- подземный пешеходный переход – 1
